产品应用：

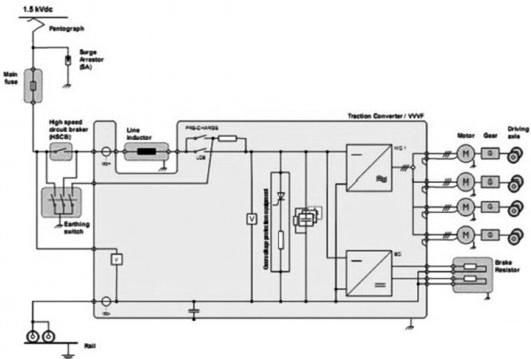

广泛应用于电力、能源、交通、医疗、军事等诸多领域。我司机车类产品包括：机车制动电阻、OVC 电阻、CHE 电阻、接地电阻。在机车牵引系统，以及车轮接地应用中，可有效满足机车行业各类严苛要求，所有配件均满足机车各类测试标准。

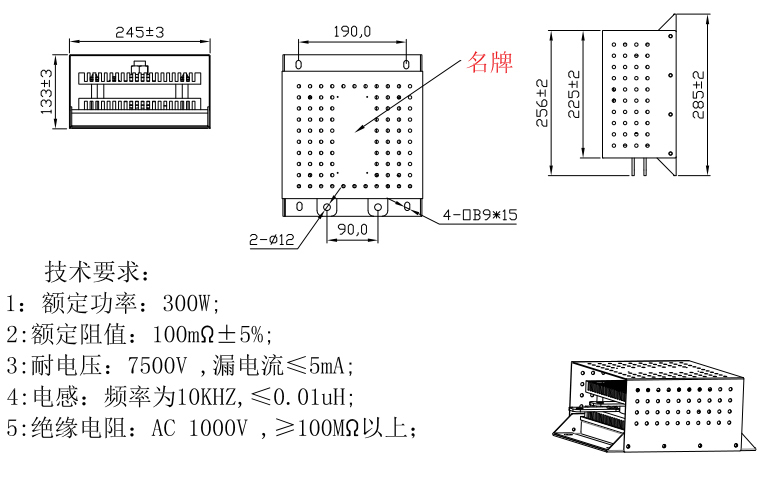

外形及尺寸：根据客户要求订制


制动电阻：刹车制动时耗能，可定制不同的电阻合金材料，可全周期仿真设计；也可作为再生能源制动装置中作斩波制动能量吸收装置使用。

OVC电阻：采用不锈钢片状结构，具高散热，高稳定性；

CHE电阻：采用电阻带结构，安装便捷，性能稳定；

接地电阻：将车轮有效接地使用，可采用螺旋管状电阻，也可以采用不锈钢片状电阻结构，具低电感、高散热性。

技术特性：

• 额定功率：接地电阻额定功率分为300W和lOOW两种， 具体数值在设计联络过程中明确。

• 对电阻施加额定功率， 1小时后电阻体表面温升<120K。

• 额定阻值(20℃)：接地电阻额定阻值 为100mΩ或者50mΩ, 容差为-5%~+5%。

• 温度系数：温度在-50℃~+55℃范围内变化 ，接地电阻的温度系数(TCR)主500ppm/℃

• 免维护，拆换快速便利

• 结构紧凑，安装方便

• 外壳防护等级: IP20～IP56

• 交流阻抗特性：接地电阴在交流频率50-500kHz区间时， 交流模阻抗对比额定阻值的变化范围是0~+10%; 在 500k-1000kHz区间时， 交流模阻抗对比额定阻值的变化范围是0~+50%;

• 电感：在电流频率为lOkHz条件下， 寄生电感:≤0.01µH;

电气规格：

项目  Items							标准值 Standard
材料比热 Specific heat of material							2J·cm-3·℃-1
耐冲电压  Impulse voltage							单片大于1.5KV
额定能量Rated energy							单次[敏感词]能量可达500J/cm3
表面温度surface temperature							短时200℃，长期150℃
温度系数temperature coefficient							，-0.5%～-0.15%/A48℃
电压系数Voltage coefficient							-0.5～-7.5%/KV/cm
瓷体密度Density of porcelain							约2.2g/cm3

适用标准：
1.EN  50124-1：铁路应用-绝缘配合-第1部分：基本要求-所有电气与电子设备的间隙与爬电距离
2.IEC60077：机车车辆电气设备第1部分；一般使用条件和通用规则
3.IEC60529：外壳防护等级(国际防护等级代码)
4.IEC61373-2010：铁路应用机车车辆设备冲击和振动试验
5.ISO9227：人造环境中的腐蚀试验-盐雾试验

应用环境：可在空气、绝缘油和SF6中工作

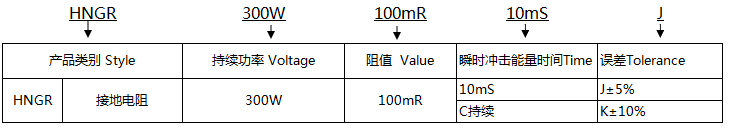

型号说明：
